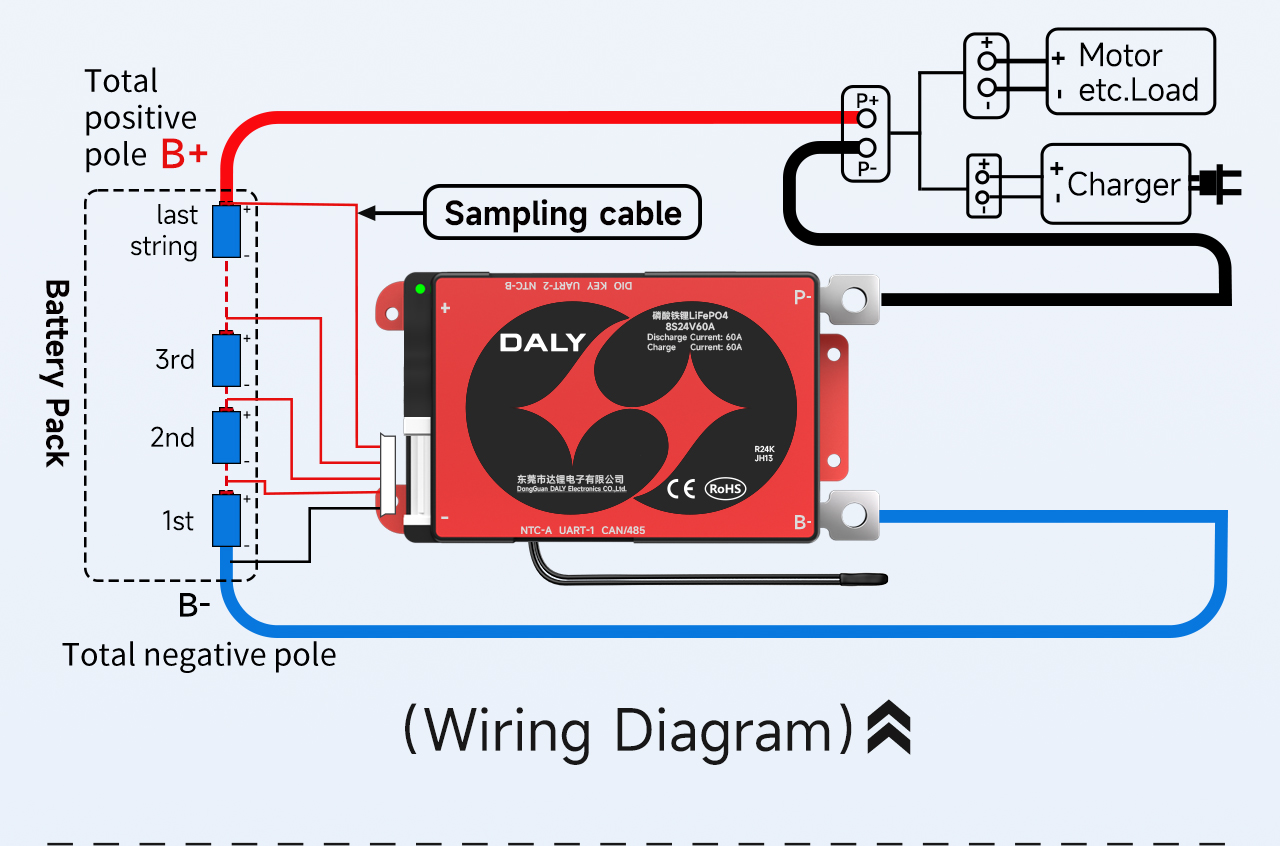

Стандарт & Smart 8S BMS утас холбох заавар

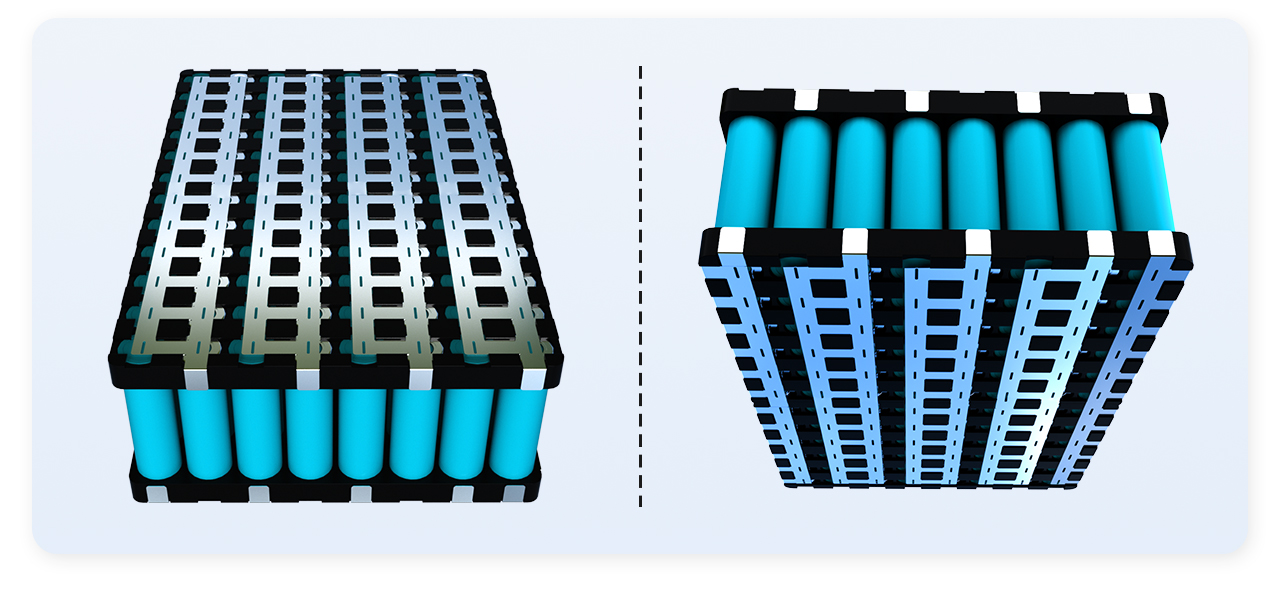

8 авнаS12PЖишээ нь 18650 батерейны багц

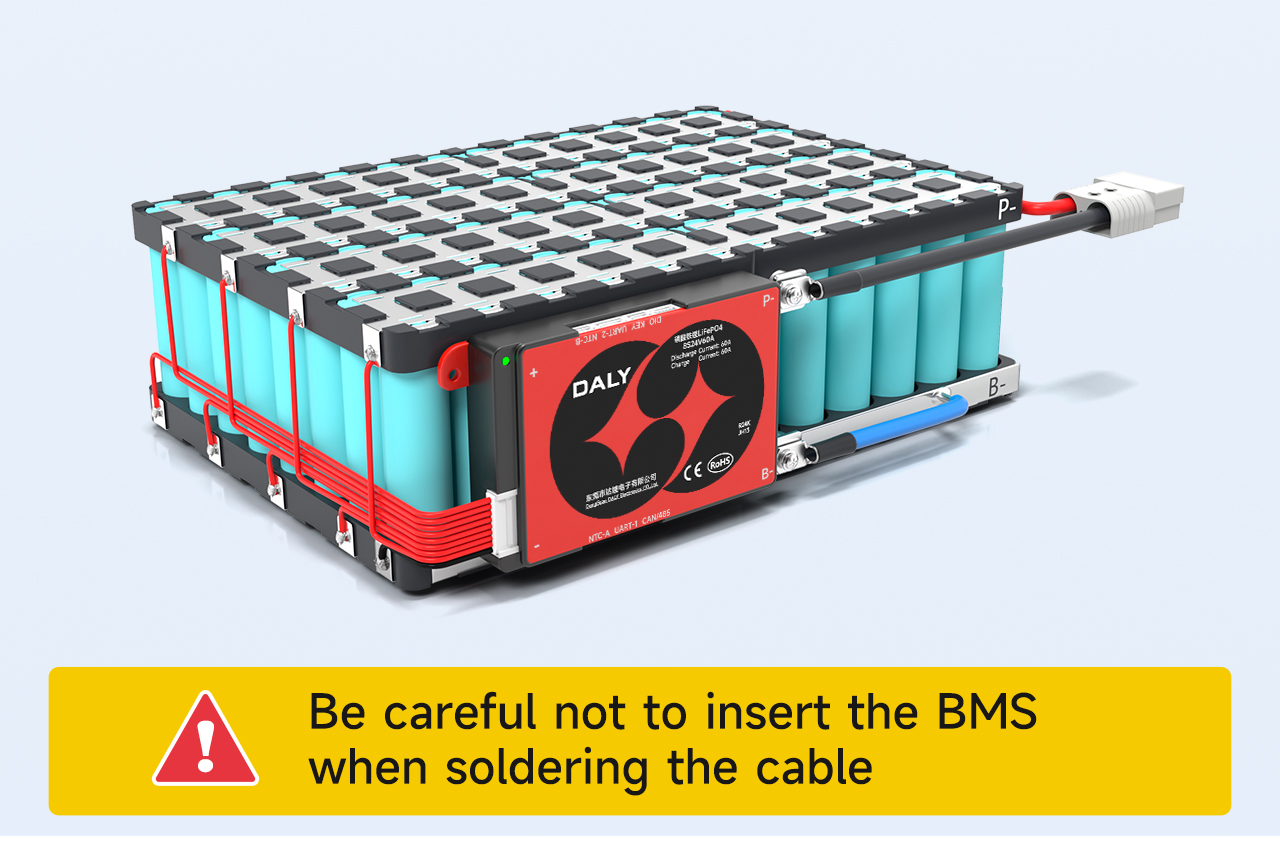

Кабелийг гагнахдаа хамгаалалтын хавтанг оруулахаас болгоомжил.

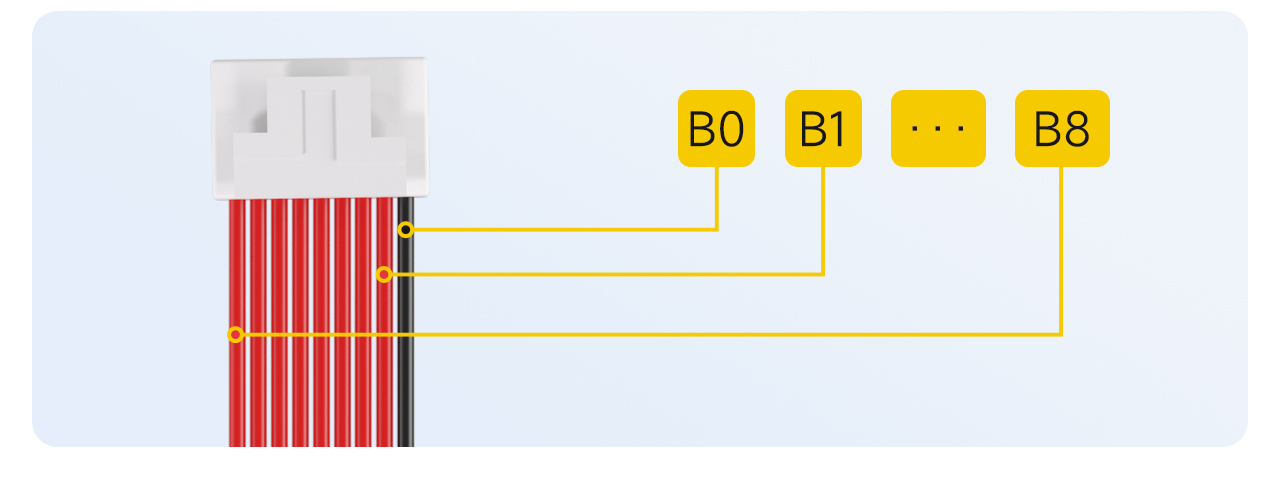

Ⅰ. Дээж авах шугамын дарааллыг тэмдэглэ

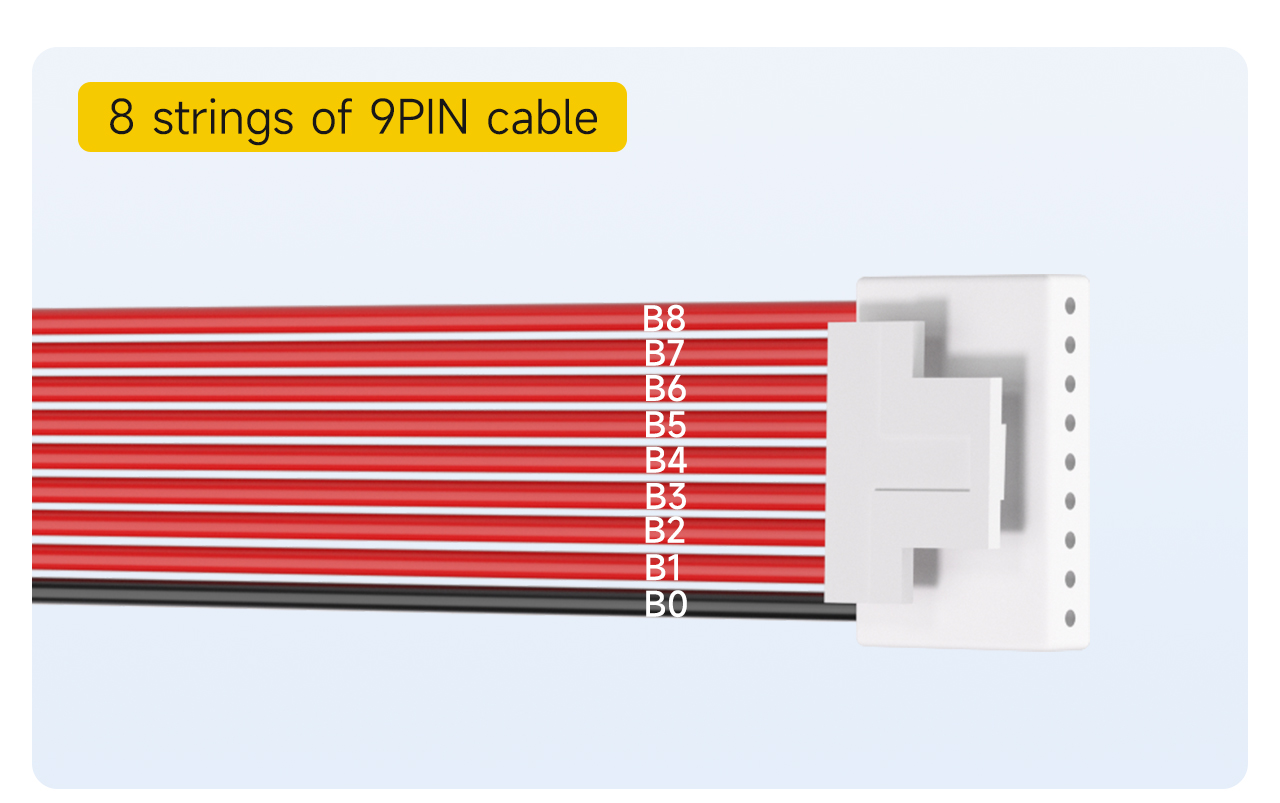

8S BMS-тэй9ПИН кабель
Тайлбар: өгөгдмөл дээж авах кабель8-мөр хамгаалалтын хавтангийн тохиргоо нь9ПИН.
1. Хар кабелийг B0 гэж тэмдэглэнэ.
2. Хар кабелийн дэргэдэх эхний улаан кабелийг B1 гэж тэмдэглэсэн.
... (гэх мэт дарааллаар тэмдэглэсэн)
9. В гэж тэмдэглэгдсэн сүүлчийн улаан кабель хүртэл8.

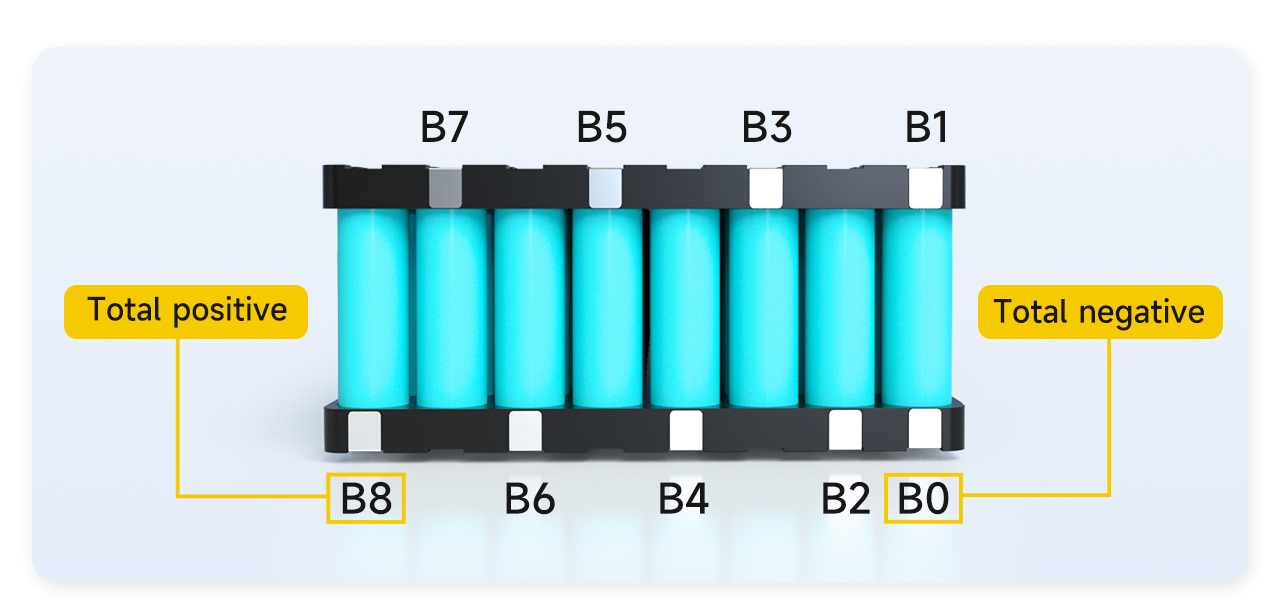

Ⅱ.Зайны гагнуурын цэгүүдийн дарааллыг тэмдэглэ
Кабелийн харгалзах гагнуурын цэгийн байрлалыг олж, эхлээд зай дээрх харгалзах цэгийн байрлалыг тэмдэглэнэ.
1. Зайны нийт сөрөг туйлыг B0 гэж тэмдэглэсэн.
2. Батерейны эхний эгнээний эерэг туйл ба хоёр дахь батерейны сөрөг туйл хоорондын холболтыг B1 гэж тэмдэглэв.
3. Хоёр дахь хэлхээний батерейны эерэг туйл ба 3 дахь хэлхээний батерейны сөрөг туйл хоорондын холболтыг B2 гэж тэмдэглэв.
... (гэх мэт)
8. -ийн эерэг туйлын хоорондох холбоо7батерейны утас ба сөрөг туйл8батерейны утас B гэж тэмдэглэгдсэн байна7.
9. Зайны 8-р хэлхээний эерэг электродыг B8 гэж тэмдэглэсэн.
Тайлбар: Зайны багц нь нийт 7 утастай тул B7 нь батерейны нийт эерэг туйл юм. Хэрэв B7 нь зайны багцын нийт эерэг үе шат биш бол энэ нь тэмдэглэгээний дараалал буруу болохыг нотолж байгаа бөгөөд үүнийг дахин шалгаж, тэмдэглэх шаардлагатай.

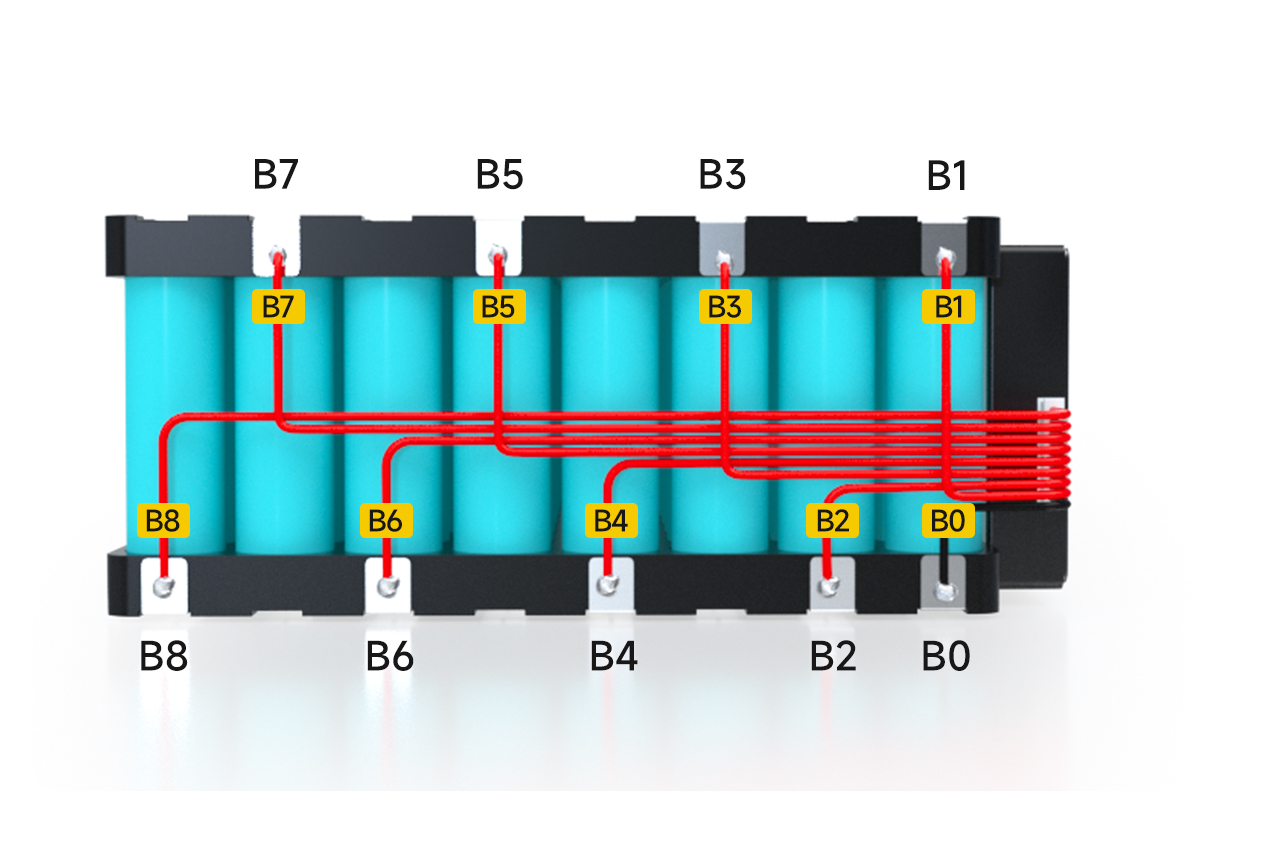

Ⅲ.Гагнуур ба утас
1. Кабелийн B0 нь зайны B0 байрлалд гагнагдсан.
2. В1 кабель нь зайны B1 байрлалд гагнагдсан байна.
... (гэх мэт дарааллаар нь гагнах)
9. В8 кабель нь зайны B8 байрлалд гагнагдсан.

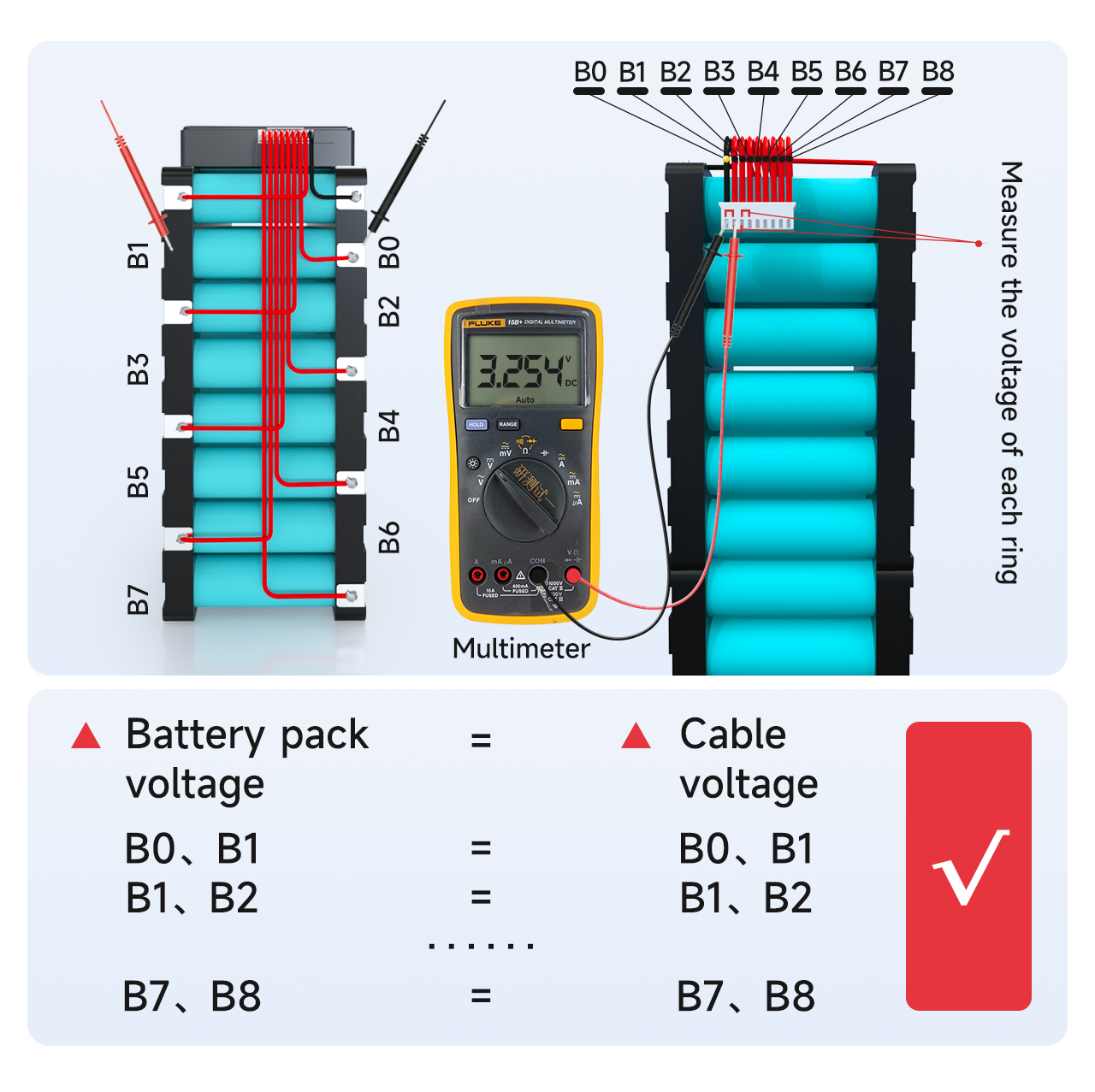

Ⅳ. ВХүчдэл илрүүлэх
Зэргэлдээх кабелийн хоорондох хүчдэлийг мултиметрээр хэмжиж, кабелиар зөв хүчдэл цуглуулсан эсэхийг баталгаажуулна.
В0-оос В1 хүртэлх кабелийн хүчдэл нь B0-ээс В1 хүртэлх зайны хүчдэлтэй тэнцүү эсэхийг хэмжинэ. Хэрэв тэнцүү бол энэ нь хүчдэлийн цуглуулга зөв болохыг баталж байна. Хэрэв тийм биш бол энэ нь цуглуулах шугам сул гагнаж байгааг нотолж, кабелийг дахин гагнах шаардлагатай. Үүнтэй адилтгаж, бусад утаснуудын хүчдэлийг зөв цуглуулсан эсэхийг хэмжинэ.
2. Мөр тус бүрийн хүчдэлийн зөрүү 1В-оос ихгүй байна. Хэрэв энэ нь 1V-ээс хэтэрсэн бол утастай холбоотой асуудал байгаа гэсэн үг бөгөөд илрүүлэхийн тулд өмнөх алхамыг давтах шаардлагатай болно.
Ⅴ. Пхамгаалалтын самбарын чанарыг илрүүлэх
! Хамгаалалтын самбарыг залгахаасаа өмнө зөв хүчдэл илэрсэн эсэхийг үргэлж шалгаарай!

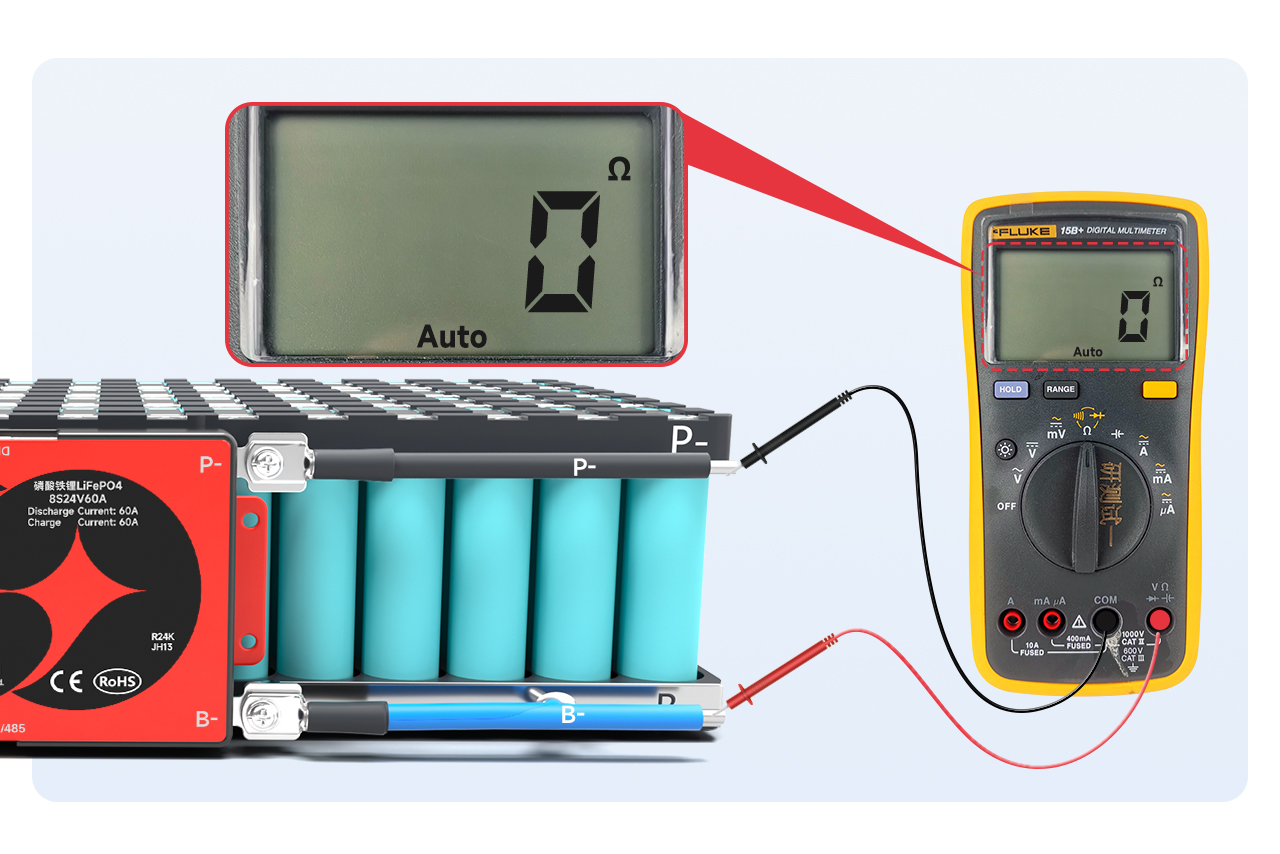

Мультиметрийг дотоод эсэргүүцлийн түвшинд тохируулж, B- ба P- хоорондох дотоод эсэргүүцлийг хэмжинэ. Хэрэв дотоод эсэргүүцэл холбогдсон бол энэ нь хамгаалалтын самбар сайн гэдгийг нотолж байна.
Тайлбар: Та дотоод эсэргүүцлийн утгыг хараад дамжуулалтыг шүүж болно. Дотоод эсэргүүцлийн утга нь 0 Ом бөгөөд энэ нь дамжуулалт гэсэн үг юм. Мультиметрийн алдааны улмаас ерөнхийдөө 10mΩ-ээс бага нь дамжуулалт гэсэн үг; та мөн мултиметрийг дуугарч тохируулах боломжтой. Дууны чимээ сонсогдож байна.
Жич:
1. Зөөлөн унтраалгатай хамгаалалтын самбар нь унтраалга хаалттай үед унтраалгын дамжуулалтыг анхаарч үзэх шаардлагатай.
2. Хэрэв хамгаалалтын самбар ажиллахгүй бол дараагийн алхмыг зогсоож, борлуулалтын ажилтнуудтай холбогдож боловсруулалт хийнэ үү.
Ⅵ.Гаралтын шугамыг холбоно уу

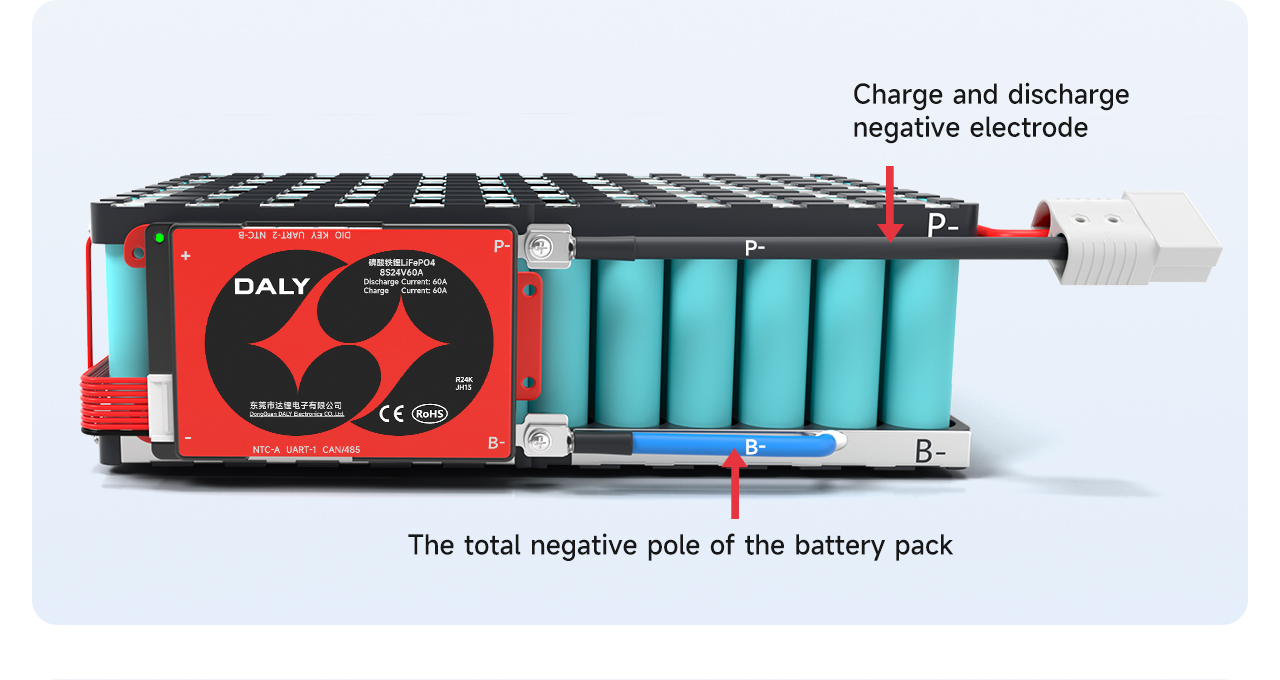

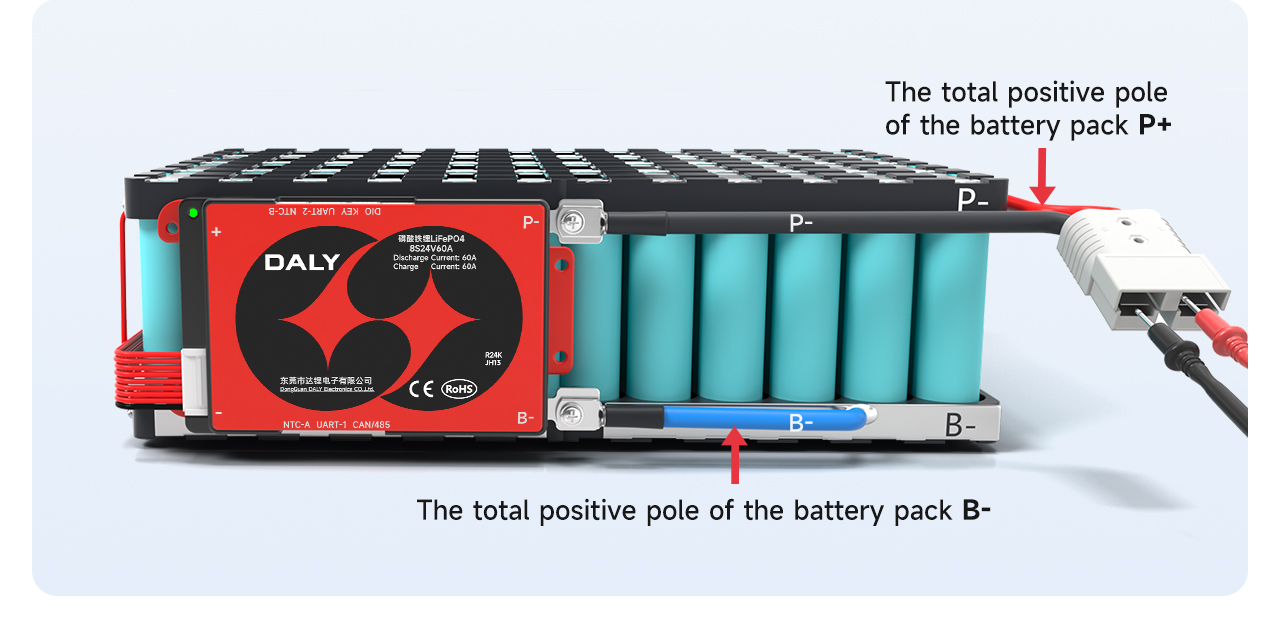

Хамгаалалтын самбар хэвийн байгаа эсэхийг шалгасны дараа хамгаалалтын самбар дээрх цэнхэр B утсыг зайны нийт сөрөг B-д гагнана. Хамгаалалтын самбар дээрх P шугам нь цэнэгийн болон цэнэгийн сөрөг туйлд гагнагдсан байна.
Гагнуурын дараа хэт хамгаалалтын хавтангийн хүчдэл нь зайны хүчдэлтэй тохирч байгаа эсэхийг шалгана.
Тайлбар: Хагалах хамгаалалтын самбарын цэнэглэх порт ба цэнэглэх порт нь тусгаарлагдсан бөгөөд нэмэлт C шугамыг (ихэвчлэн шараар тэмдэглэсэн) цэнэглэгчийн сөрөг туйлтай холбох шаардлагатай; P-шугам нь цэнэгийн сөрөг туйлтай холбогдсон.

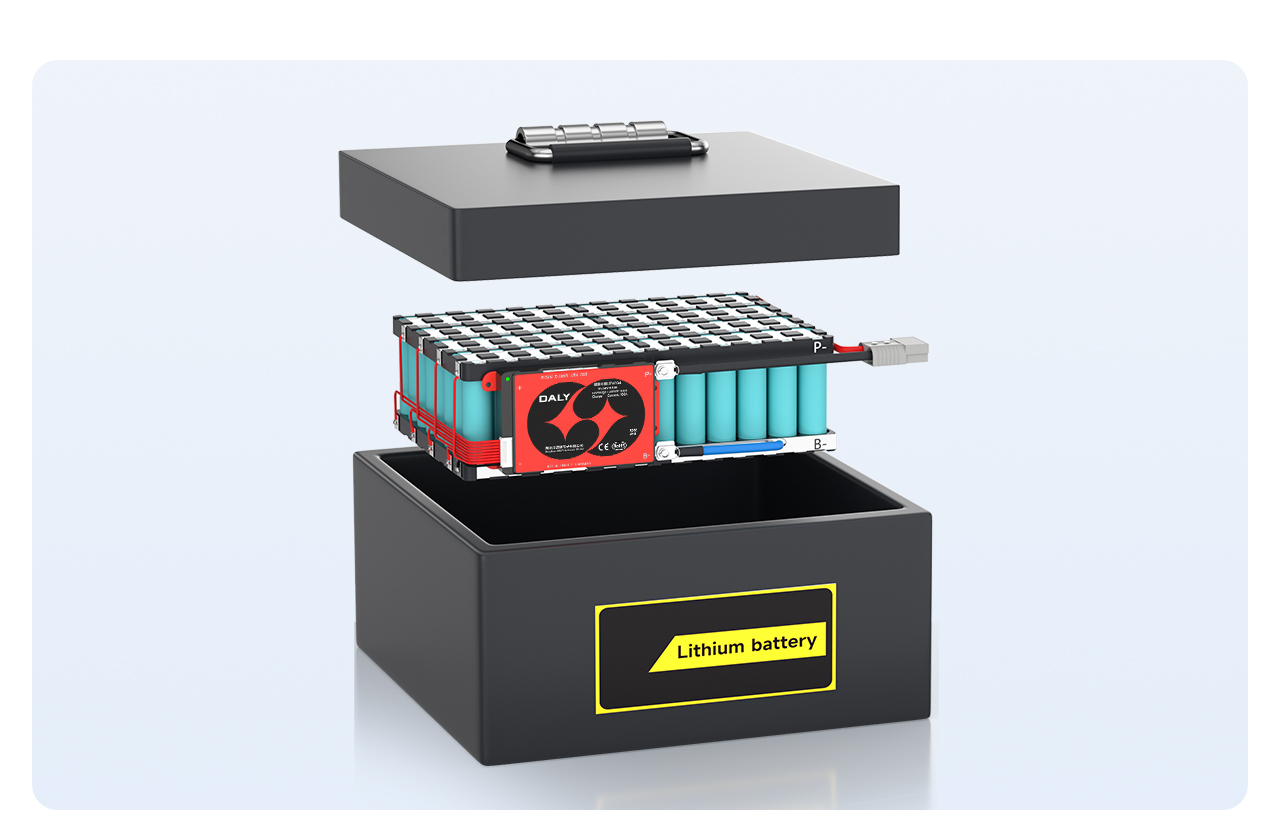

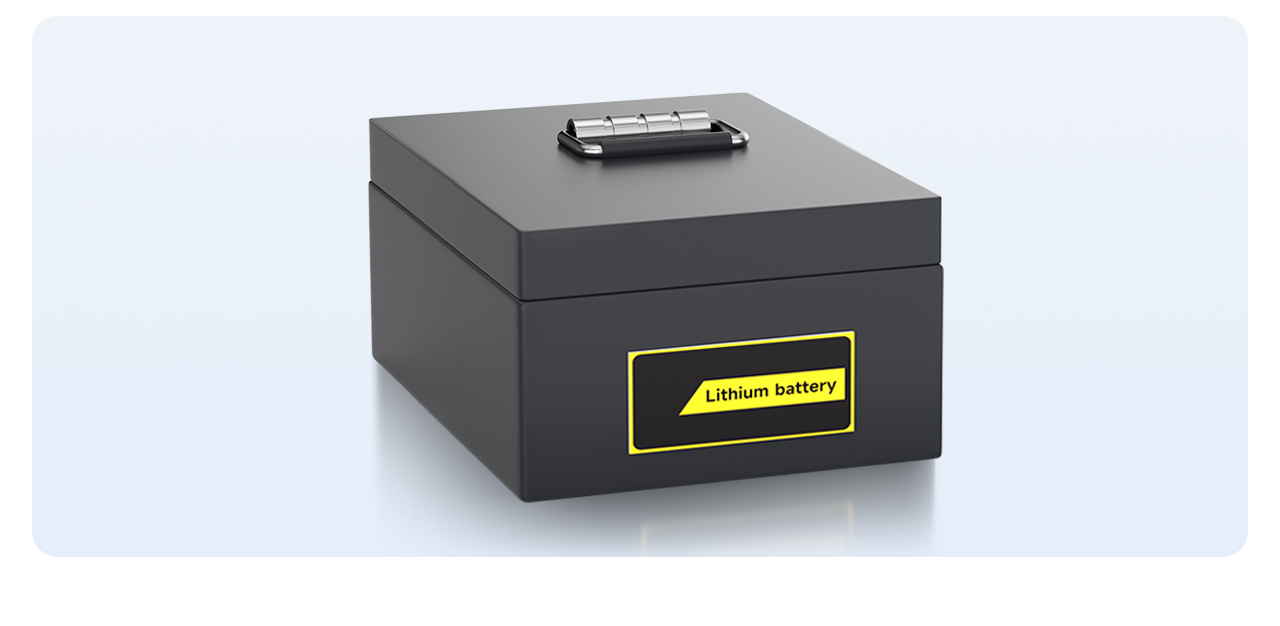

Эцэст нь зайны хайрцагыг зайны хайрцагт байрлуулж, бэлэн батерейг угсарна.
