LiFePO4 BMS: Багтаа тохирох батерейны удирдлагын системийг хэрхэн сонгох вэ
Буруу BMS сонгох нь LiFePO4 батерейны эрт эвдрэлийн хамгийн түгээмэл шалтгаануудын нэг бөгөөд зайлсхийх хамгийн хялбар асуудлуудын нэг юм. Энэхүү гарын авлага нь LiFePO4 BMS юу хийдэг, таны хэрэглээнд ямар үзүүлэлтүүд чухал болох, мөн ихэнх дэмжлэгийн тасалбарыг бидэнд илгээдэг суулгалтын алдаанаас хэрхэн зайлсхийх талаар танд тайлбарлах болно.
LiFePO4 BMS-ийн тухай
LiFePO4 BMS (Батерейны удирдлагын систем) нь таны батерейны эсүүд болон системийн бусад хэсгийн хоорондох электрон тархи юм. Энэ нь гурван зүйлийг хийдэг.
- Эс бүрийг нэг бүрчлэн хянадаг — хүчдэл, температур, цэнэгийн төлөвийг бодит цаг хугацаанд хянадаг.
- Батерейг хамгаалдаг — эс аюулгүй ажиллагааны цонхноос гарах үед цэнэг эсвэл цэнэгийг тасалдаг.
- Эсүүдийг тэнцвэржүүлдэг — хамгийн сул эс нь системийг бүхэлд нь доош нь татахгүйн тулд багц дахь бүх эсүүдийн цэнэгийн түвшинг тэнцвэржүүлдэг.
BMS байхгүй бол эсүүд цаг хугацааны явцад бие даасан байдлаар салдаг. Хамгийн хурдан цэнэглэгддэг эс нь хэт хүчдэлийн хязгаартаа эхлээд хүрч, бүхэл бүтэн батерейны ашиглах боломжтой хүчин чадлыг хязгаарлана. Хамгийн хурдан цэнэггүй болдог нь аюулгүй босго хэмжээнээс доош унаж, хурдасгасан хурдаар хөгшрөх болно. Зөв тохируулсан BMS нь хоёуланг нь сэргийлдэг.
LiFePO4 BMS: Зөвийг хэрхэн сонгох вэБатерейны удирдлагын системТаны багцад зориулсан
Буруу BMS сонгох нь LiFePO4 батерейны эрт эвдрэлийн хамгийн түгээмэл шалтгаануудын нэг бөгөөд зайлсхийх хамгийн хялбар асуудлуудын нэг юм. Энэхүү гарын авлага нь LiFePO4 BMS юу хийдэг, таны хэрэглээнд ямар үзүүлэлтүүд чухал болох, мөн ихэнх дэмжлэгийн тасалбарыг бидэнд илгээдэг суулгалтын алдаанаас хэрхэн зайлсхийх талаар танд тайлбарлах болно.
Гол хамгаалалтын функцууд - тус бүр юу хийдэг вэ
Найдвартай LiFePO4 BMS бүр эдгээр зургаан хамгаалалтын давхаргыг стандарт байдлаар хамардаг. Хэрэв таны үнэлж буй BMS-д тэдгээрийн аль нэг нь байхгүй бол цааш үргэлжлүүлээрэй.
| Хамгаалалт | Юу өдөөдөг вэ | Яагаад чухал вэ |
| Хэт хүчдэлийн хамгаалалт (OVP) | Цэнэглэх үед эсийн хүчдэл ~3.65 В-оос дээш нэмэгддэг | Хэт цэнэглэлт, электролитийн задрал, багтаамжийн уналтаас сэргийлнэ |
| Хүчдэлийн бага хамгаалалт (UVP) | Цэнэг цэнэг алдалтын үед эсийн хүчдэл ~2.50 В-оос доош унадаг | Эргэлт буцалтгүй эсийн гэмтэл учруулдаг гүн ялгадаснаас сэргийлнэ |
| Хэт гүйдлийн хамгаалалт (OCP) | Цэнэггүйжүүлэх гүйдэл нь нэрлэсэн хязгаараас хэтэрсэн | FET, шин болон эсийн табуудыг дулааны гэмтлээс хамгаална |
| Богино холболтын хамгаалалт (SCP) | Гэнэтийн гүйдлийн огцом өсөлт илэрсэн (микросекундын хариу үйлдэл) | Хатуу гэмтэл нь гал түймэр эсвэл агааржуулалт үүсгэж болзошгүй тул савлагааг унтраана |
| Хэт температураас хамгаалах (OTP) | Эс эсвэл MOSFET температур босго хэмжээнээс хэтэрсэн | Дулаан нь хурдассан задралд хүргэхээс өмнө цэнэглэх эсвэл цэнэггүйжүүлэхийг зогсооно |
| Эсийн тэнцвэржилт | Эсүүдийн хооронд хүчдэлийн тархалт илэрсэн | Бүрэн багтаамжийг ашиглах боломжтой болгохын тулд цэнэг цэнэглэх төлөвийг тэнцвэржүүлдэг |
Тэмдэглэл: Яг триггерийн босго утгуудыг (жишээ нь, OVP-ийн хувьд 3.65 В) BMS тохируулгын үед тохируулсан бөгөөд загваруудаас хамааран өөр өөр байдаг. Захиалж буй тодорхой SKU-ийн талаарх мэдээллийн хуудсыг үргэлж шалгана уу.

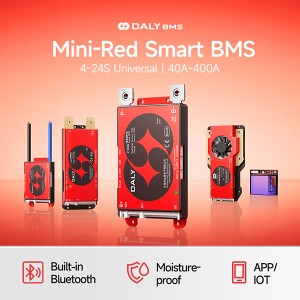

Daly BMS LiFePO4 бүтээгдэхүүний төрөл — Техникийн тойм
Daly BMS LiFePO4 гэр бүл нь авсаархан 12V DIY багцаас эхлээд 48V+ үйлдвэрлэлийн болон эрчим хүчний хадгалах систем хүртэлх олон төрлийн тохиргоог хамардаг. Загварын бүлгээр нь ангилсан гол параметрүүд:
| Параметр | Хүрээ / Сонголтууд | Тэмдэглэл |
| Батерейны хими | LiFePO4 (LFP) | LFP хүчдэлийн тусгай тохируулга; Li-ion / LTO-д зориулсан тусдаа загварууд |
| Цуврал эсийн тоо (S) | 4S · 8S · 12S · 16S · 20S · 24S | Бүрхүүлүүд 12V · 24V · 36V · 48V · 60V · 72V нэрлэсэн багцын хүчдэл |
| Тасралтгүй гүйдлийн үнэлгээ | 20A — 200A (загвараас хамааралтай) | Үргэлж хамгийн их тасралтгүй ачааллын гүйдлийн ≥110% хэмжээтэй байна |
| Тэнцвэржүүлэх арга | Идэвхгүй тэнцвэржүүлэлт (стандарт) / Идэвхтэй тэнцвэржүүлэлт (шинэчлэлт) | 100Ач-аас дээш багтаамжтай савлагаа эсвэл байнга хэсэгчилсэн мөчлөгтэй үед идэвхтэй тэнцвэржүүлэлтийг илүүд үздэг |
| Харилцаа холбооны интерфэйс | UART · RS485 · Bluetooth (Ухаалаг BMS загварууд) | Хэрэв таны инвертер/цэнэглэгч бодит цагийн SOC эсвэл гар утасны өгөгдөл шаардлагатай бол шаардлагатай |
| Орон сууцны сонголтууд | Стандарт / Конформал бүрсэн / IP67 хүсэлтээр | Гадна, далайн болон үйлдвэрлэлийн орчин нь илүү өндөр оюуны өмчийн үнэлгээ шаарддаг |
| OEM / ODM | Боломжтой | Захиалгат програм хангамж, шошгололт, орон сууц, протоколын интеграцийг дэмждэг |
Загварт тохирсон өгөгдлийн хуудас болон одоогийн техникийн үзүүлэлтүүдийн баримт бичгийг dalybms.com хаягаар зочлох эсвэл манай техникийн багтай шууд холбогдоно уу.
Зөв LiFePO4 BMS-ийг хэрхэн сонгох вэ — 5 шатлалт үйл явц
Эдгээр таван алхмыг дарааллаар нь гүйцэтгээрэй. Аль нэгийг нь алгасах нь үл нийцэл хэрхэн үүсдэгийг харуулж байна.
Алхам 1 — Нүднүүдээ цуваагаар тоол (S тоо)
S тоо нь BMS загварыг тодорхойлдог. LiFePO4 элемент бүр 3.2 В нэрлэсэн хүчдэлтэй. Тэдгээрийг нэмбэл:
- 4S = 12.8 В нэрлэсэн → стандарт 12В систем
- 8S = 25.6 В нэрлэсэн → стандарт 24В систем
- 16S = 51.2 В нэрлэсэн → стандарт 48V систем
- 24S = 76.8 В нэрлэсэн → стандарт 72В систем
Буруу S тоогоор үнэлэгдсэн BMS нь эсийн хүчдэлийг зөв уншиж чадахгүй эсвэл буруу хамгаалалтын босгыг хэрэгжүүлнэ. Үүнийг тойрон гарах арга байхгүй - S тоо яг таарч байх ёстой.
Алхам 2 — Тасралтгүй гүйдлийн хэрэгцээгээ тодорхойлох
Нэгэн зэрэг ажиллаж чадах бүх ачааллын нэрийн хавтангийн гүйдлийг нэмнэ үү. Ачааллын хувьд дээд талд 10–20%-ийн хязгаар тавина уу. Нийт дүнгээс дээш дараагийн боломжтой BMS гүйдлийн үнэлгээг сонгоно уу. Жишээлбэл: 24V систем дээрх 2000W инвертер нь бүрэн ачааллын үед ойролцоогоор 83А гүйдэл хэрэглэдэг - 100A BMS нь хамгийн бага зөв сонголт юм.
Дундаж ачааллын дагуу хэмжээсийг бүү хэмжинэ. BMS нь хамгийн муу тохиолдолд нэгэн зэрэг ачааллыг гацахгүйгээр зохицуулах ёстой.
Алхам 3 — Идэвхгүй болон идэвхтэй тэнцвэржүүлэлтийн хооронд сонголт хийх
Идэвхгүй тэнцвэржүүлэлт нь өндөр SOC элементийн илүүдэл цэнэгийг резистороор дамжуулан шатаадаг. Энэ нь ажилладаг боловч удаан бөгөөд дулаан үүсгэдэг. Идэвхтэй тэнцвэржүүлэлт нь индуктор эсвэл конденсатор ашиглан өндөр SOC элементээс бага SOC элемент рүү цэнэгийг дамжуулдаг - энэ нь илүү хурдан, илүү эрчим хүчний хэмнэлттэй бөгөөд том багцуудад илүү сайн байдаг.
Хэрэв таны батерей 100Ач-аас дээш цэнэгтэй, ихэвчлэн хагас эргэлттэй (нарны эрчим хүчээр ажилладаг), эсвэл халаалт чухал хаалттай орон зайд байгаа бол идэвхтэй тэнцвэржүүлэх нь илүү сайн хөрөнгө оруулалт юм.
Алхам 4 — Таны системд ямар харилцаа холбоо хэрэгтэй байгааг шалгана уу
Хэрэв таны инвертер, нарны цэнэг хянагч эсвэл хяналтын платформ нь батерейны бодит цагийн өгөгдөл - цэнэгийн төлөв, эсийн хүчдэл, температур, дохиоллын далбаа - шаардлагатай бол танд тохирох интерфэйстэй BMS хэрэгтэй. RS485 нь ихэнх 48V инвертер системүүдийн стандарт юм. Bluetooth нь өөрөө хийх болон гар утасны хяналтыг хамардаг. Зарим инвертерүүд нь CAN bus эсвэл өмчийн протокол шаарддаг. Захиалга өгөхөөсөө өмнө нийцтэй байдлыг баталгаажуулна уу.
Алхам 5 — Байгаль орчны үнэлгээг баталгаажуулна уу
Хуурай хашаанд дотор суурилуулсан BMS нь тусгай байр шаарддаггүй. Завь, гадна шүүгээ эсвэл хөдөлгүүрийн тасалгаанд суурилуулсан BMS нь хамгийн багадаа конформ бүрхүүлтэй байх шаардлагатай бөгөөд хамгийн тохиромжтой нь IP67 зэрэглэлийн байртай байх ёстой. Чийг нэвчих нь гадна болон далайн суурилуулалтад BMS-ийн эвдрэлийн хамгийн түгээмэл шалтгаан болдог.
